Като опитен доставчик на газови тръби PE, се сблъсках с множество проучвания относно капацитета на потока на тези тръби. Това е решаващ аспект, който значително влияе върху ефективността и безопасността на газовите разпределителни системи. В този блог ще се задълбоча в факторите, които влияят на капацитета на потока на PE газовите тръби, методите за изчисляването му и практическите му последици в реалните световни приложения.
Разбиране на газовите тръби

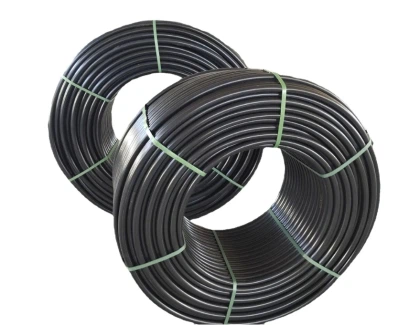

PE или полиетилен е популярен материал за газови тръби поради отличните му имоти.Или газова тръбае известен със своята висока химическа устойчивост, гъвкавост и дългосрочна издръжливост. Тези тръби се използват широко както в жилищни, така и в търговски мрежи за разпределение на газ. Полиетиленът има гладка вътрешна повърхност, която е полезна за потока на газа. В сравнение с някои традиционни тръбни материали, гладкостта намалява загубите на триене и позволява по -ефективен поток от газ.
Фактори, влияещи върху капацитета на потока
Диаметър на тръбата
Един от най -важните фактори, влияещи върху капацитета на потока на aПолиетиленова газова тръбае неговият диаметър. Според закона на Хаген - Пойсей за ламинарен поток в кръгла тръба, обемният дебит (q) е пропорционален на четвъртата мощност на радиуса (R) на тръбата. Математически, (q = \ frac {\ pi r^{4} \ delta p} {8 \ mu l}), където (\ delta p) е разликата в налягането в краищата на тръбата, (\ mu) е динамичният вискозитет на газа и (L) е дължината на тръбата.
В практическите системи за разпределение на газа, тръбата с по -голям диаметър може да носи много по -голям обем газ при същата разлика на налягането. Например, ако удвоим диаметъра на тръбата, капацитетът на потока се увеличава с коефициент 16. Това показва огромното въздействие на диаметъра на тръбата върху капацитета на потока.
Дължина на тръбата
Дължината наPE Pipeworkсъщо играе жизненоважна роля. Тъй като газът тече през тръбата, той изпитва загуби от триене по вътрешната повърхност на тръбата. Колкото по -дълъг е тръбата, толкова по -големи са тези загуби на триене. According to the Darcy - Weisbach equation, the head loss ((h_f)) due to friction in a pipe is given by (h_f = f\frac{L}{D}\frac{V^{2}}{2g}), where (f) is the friction factor, (L) is the length of the pipe, (D) is the diameter of the pipe, (V) is the average velocity of Газът и (G) са ускорението поради гравитацията.
Тъй като загубите на триене се увеличават с дължината на тръбата, налягането на разположение за задвижване на потока на газа намалява. Това води до по -нисък капацитет на потока за по -дълги тръби, като се приеме, че всички останали фактори остават постоянни.
Газови свойства
Свойствата на транспортирания газ също влияят върху капацитета на потока. Вискозитетът на газа е важен параметър. Газовете с по -високи вискозитети ще изпитват по -голяма устойчивост на потока, което води до по -ниски дебити. Освен това плътността на газа може да повлияе на потока. Например, по -плътният газ може да изисква повече енергия, за да се движи през тръбата, което може да повлияе на капацитета на потока.
Разлика в налягането
Разликата на налягането между двата края на тръбата е движещата сила за газовия поток. По -голямата разлика в налягането ще доведе до по -голям дебит. В системите за разпределение на газа често се използват регулатори на налягането за поддържане на подходяща разлика в налягането, за да се осигури адекватен поток от газ към потребителите.
Изчисляване на капацитета на потока
Има няколко метода за изчисляване на капацитета на потока на газовите тръби. Един често срещан подход е използването на емпирични формули въз основа на експериментални данни. Например уравненията на Panhandle A и Panhandle B се използват широко за тръбопроводи за природен газ.
The Panhandle A equation for natural gas flow is given by (Q = 433.5E\left(\frac{T_bP_1^{2}-P_2^{2}}{GLT}\right)^{0.5394}D^{2.618}), where (Q) is the flow rate in cubic feet per day, (E) is the pipeline efficiency factor, (T_B) е основната температура, (P_1) и (P_2) са съответно входното и изходното налягане, (G) е специфичната тежест на газа, (L) е дължината на тръбата, (T) е средната температура на газа и (d) е вътрешния диаметър на тръбата.
Тези уравнения вземат предвид различни фактори като диаметър на тръбата, дължина, газови свойства и разлика в налягането, за да се осигури оценка на капацитета на потока. Важно е обаче да се отбележи, че тези уравнения се основават на определени предположения и може да се наложи да бъдат коригирани за конкретни приложения.
Практически последици
В реални - световни системи за разпределение на газа, разбирането на капацитета на потока на газовите тръби е от съществено значение за правилния дизайн на системата. Когато проектират нова газова мрежа или разширяват съществуваща, инженерите трябва внимателно да обмислят очакваното търсене на газ и да изберат подходящите размери и конфигурации на тръбите, за да осигурят адекватен поток от газ.
Например, в жилищна зона с висока плътност на потребителите могат да се изискват тръби за по -голям диаметър, за да се отговори на пиковото търсене на газ. От друга страна, в селски район с по -ниско търсене на газ, тръбите с по -малък диаметър могат да бъдат достатъчни.
Правилното оразмеряване на тръбите въз основа на изискванията за капацитет на потока също може да помогне за намаляване на потреблението на енергия. Чрез минимизиране на загубите на триене и осигуряване на ефективен поток от газ, по -малко енергия се губи при преодоляване на устойчивостта на потока.
Поддръжка и капацитет на потока
Редовна поддръжка наИли газова тръбаСистемите са от решаващо значение за поддържане на техния капацитет на потока. С течение на времето тръбите могат да натрупват отломки или да изпитват вътрешна корозия (въпреки че PE тръбите са силно устойчиви на корозия). Тези фактори могат да увеличат загубите на триене и да намалят капацитета на потока.
Инспекциите трябва да се извършват периодично, за да се проверява за всякакви блокажи или повреди на тръбите. Ако бъдат открити проблеми, трябва да се предприемат подходящи мерки като почистване или подмяна на тръби за възстановяване на капацитета на потока.
Заключение
Капацитетът на потока на газовите тръби е сложен параметър, който се влияе от множество фактори, включително диаметър на тръбата, дължина, свойства на газ и разлика в налягането. Като доставчик на газови тръби PE разбирам важността на предоставянето на точна информация за капацитета на потока на нашите клиенти.
Независимо дали участвате в проектирането, инсталирането или експлоатацията на система за разпределение на газ, като имате ясно разбиране на капацитета на потока на газовите тръби на PE е от съществено значение за осигуряване на ефективността и безопасността на системата.
Ако сте на пазара за висококачествени газови тръби и се нуждаете от повече информация за техния капацитет на потока или други технически аспекти, насърчавам ви да се обърнете към подробна дискусия. Можем да работим заедно, за да изберем най -подходящите тръби за вашето конкретно приложение и да осигурим безпроблемно решение за разпределение на газ.
ЛИТЕРАТУРА
- Cengel, YA, & Cimbala, JM (2014). Механика на течността: Основи и приложения. McGraw - Hill Education.
- Streeter, VL, Wylie, EB, & Bedford, KW (1998). Течна механика. McGraw - Hill.
